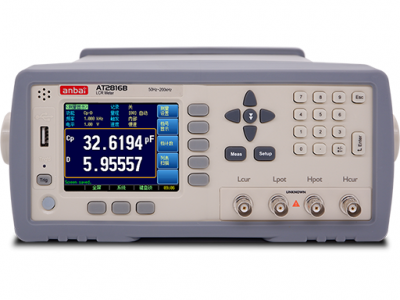

AT2816B采用了ARM处理器，真彩 TFT-LCD，全中文操作界面(可配置成英文界面)，使仪器操作简单但处理能力强大。
AT2816B可同时对元件的
4参数进行测试，每种参数都可任意配置，全新改进后的仪器，实现主副四参数全6位显示，可扫描
10种频率或电平列表，还可对3组用户频率进行校正，提高准确度。
仪器具有50Hz～200kHz测试频率，选取其中33个重要频点，0.01V至2.00V的任意测试电平，可设置256次平均。
我们为自动测试设备提供了完备的接口：内部触发、手动触发、外部触发和总线触发模式，14档分选输出，内置档计数功能。
特征
真彩TFT-LCD 全中文显示。
校正功能：全量程程开路和短路扫频清零,三组用户点频校准。
多频测试：支持10个频率扫描测试
多电平测试：支持10个电平扫描测试
文件管理：10组内部存储器和10组USB磁盘存储。
增强型比较器（分选）功能：可编程的P1~P9 九档分选，主参数HI,IN,LO显示和输出，NG,AUX,SREJ,IDX,EOM 等显示及输出。
绝对偏差（ABS）比较方式、相对偏差（PER）和顺序（SEQ）比较方式。
可开关的副参数（AUX）分选。
自定义分选结果讯响。
内置RS232C接口和Handler接口。
内置RS485/USB接口。（Rev.E版本适用)
可选GPIB接口。（Rev.E版本适用)
1000V超强冲击保护
规格
| 测量参数 | Cs-Rs,Cs-D,Cp-Rp,Cp-D,Lp-Rp,Lp-Q,Ls-Rs,Ls-Q,R-X,Z-θrad,Z-θdeg |
| 基本准确度 | 0.05% |
| 测试频率 | 50Hz～200kHz（37点） |
| 测试量程 | 自动、手动和标称量程，9量程 |
| 测试速度 | 40 次/秒, 10 次/秒, 3 次/秒 |
| 显示范围 | L: 0.00001μH-9999.99H C: 0.00001pF – 9999.99μF R,X,Z: 0.00001Ω - 99.9999MΩ D, 0.00001 – 9.99999 Q: 0.00001 – 99999.9 Δ%: -999999% - 999999% θ(deg): -179.999° -179.999° θ(rad):-3.14159 – 3.14159 DCR: 0.00001Ω ~ 99.9999MΩ |
| 输出阻抗 | 30Ω，50Ω 和100Ω |
| 监视参数 | Z, D, Q, θr, θd, R, X, G, B, Y, Vac, Iac, Δ, Δ% |
| 读数 | 所有参数全6位：999999 |
| 等效方式 | 串联和并联等效 |
| 信号电平 | 10.00mV~2.00V AC 100.0μA~20.00mA AC |
| 平均次数 | 1~256 |
| 触发方式 | 内部、手动、外部和远程 |
| 触发延时 | 0.01ms~60s |
| 比较器 | 14档分选，10组合格档，1组不合格档， 1组副参数不合格档 档计数功能：档计数 999999 MAX |
| 列表扫描 | 10步（频率、电压和电流） |
| 比较方式 | SEQ/ABS/PER |
| 校准 | 开路清零、短路清零（扫频和点频) |
| 文件 | 内部存储10个文件 外部USB存储10个文件 |
| 数据记录 | 9999 组文件（.csv) |
| 讯响功能 | 关/合格/不合格 |
| 接口 | RS232/USB/HANDLER(标配） RS485/GPIB(可选) (*Rev.E) |
| 通讯协议 | SCPI/Modbus* (*Rev.E) |
| 其它功能 | 自动LCZ |
| 电源要求 | AC 85V-240V, 50Hz-60Hz 20W MAX |
| 尺寸与重量 | 264 (宽)x107(高)x350 (深) 3kg,净重 |
